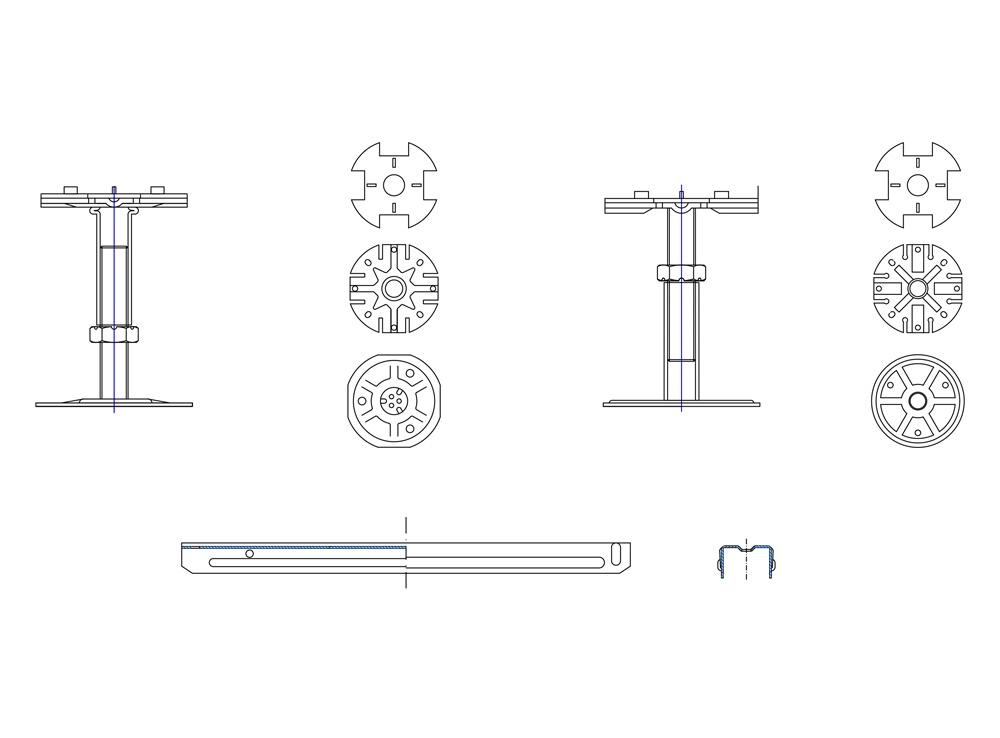

Struttura "S"
Struttura composta da base e testa con disco nervato di 3 mm di spessore, flangiato ad un tubo Ø20 x 2 mm. con una doppia cartella, permette alla colonna di raggiungere un altissimo grado di rigidità e robustezza meccanica.
Il dado permette una regolazione micrometrica dell’altezza, e l’accoppiamento tra i solchi presenti su di esso e l’indentatura stampata sul tubo prevengono lo svitamento. Il disco nervato di spessore 2 mm saldato al tirante M16 permette, grazie alla scampanatura centrale, di adattarsi facilmente anche a fondi irregolari. Tre fori consentono l’eventuale ancoraggio meccanico della colonna al suolo, o in alternativa la sua forma appositamente studiata permette una perfetta aderenza con un utilizzo limitato di colla. La colonna completa è abbinabile ai traversi in acciaio zincato a sezione aperta, di lunghezza nominale 600 mm, larghezza 28 mm. e spessore 1 mm. L’altezza può essere 18 mm per strutture più leggere oppure 38 mm per strutture più pesanti. Tutte le colonne e tutti i traversi sono dotati di guarnizione antirombo ed antiscivolo.

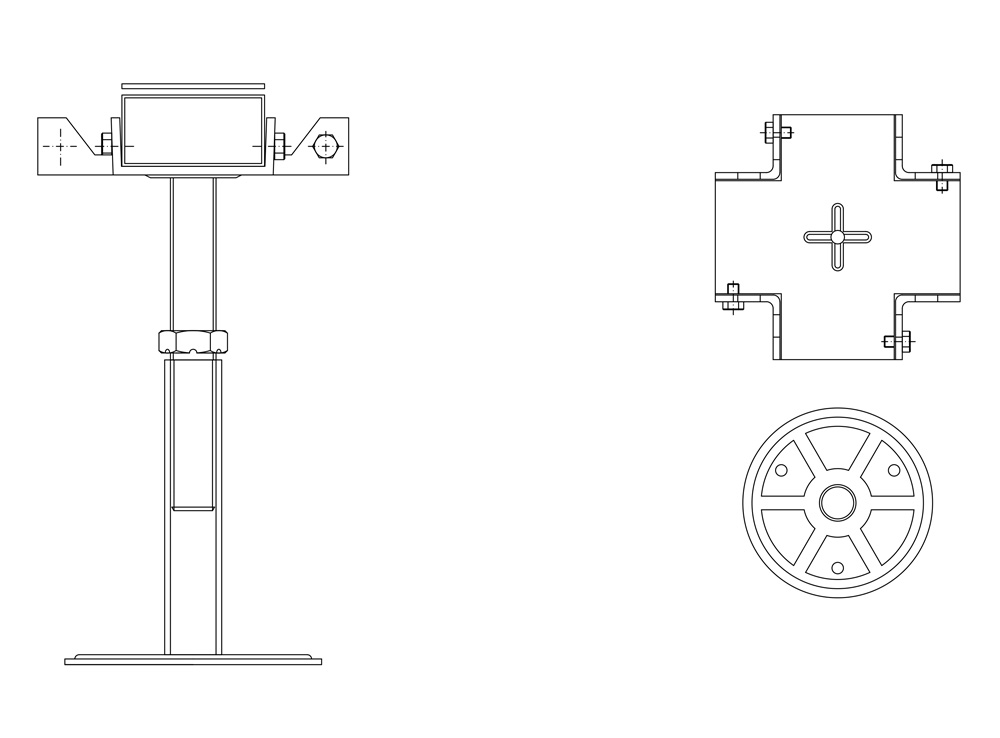

Struttura "E"
Base e testa composta da una piastra di spessore 3 mm, ribattuta su una vite M16. Il sistema di traversi tubolari passanti avvitati alla testa garantisce inoltre: flessibilità nella posa, fissaggio e regolabilità.
È possibile installare le colonne a distanze differenti da quella standard di 600 mm. Questo permette di assecondare dimensioni di pannello differenti dal 600×600 o di ridurre la distanza tra le colonne qualora fosse richiesta una robustezza estrema.
Il fissaggio del traverso tubolare alla testa per mezzo di una vite TE M5x10 o di una autoperforante 4.8×13 rendono monolitica l’installazione dell’intero reticolato.
Il dado permette una regolazione micrometrica dell’altezza, e l’accoppiamento tra i solchi presenti su di esso e l’indentatura stampata sul tubo prevengono lo svitamento.
